Программное обеспечение DeepGeo представляет собой современное облачное веб-приложение, предназначенное для автоматизации процессов обработки и хранения данных инженерно-геологических изысканий и лабораторных исследований грунтов.

Начало работы в системе. Авторизация

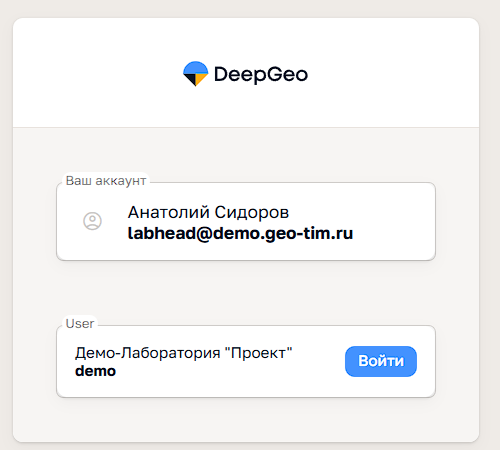

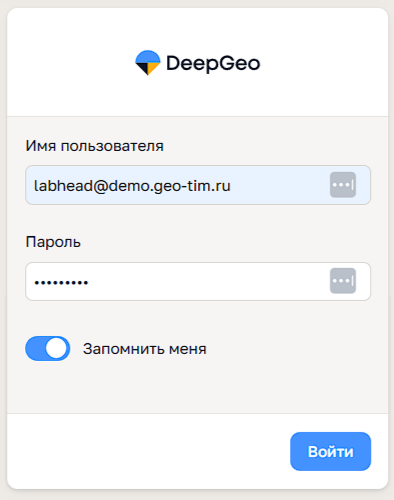

Для входа в систему необходимо ввести данные своего корпоративного профиля в поля «Имя пользователя» и «Пароль», и нажать кнопку «Войти».

Далее, на втором этапе авторизации, пользователь может выбрать домен организации, к которому он хочет подключиться (в случае, если у пользователя есть доступ к доменам нескольких организаций).

Работа с списком проектов

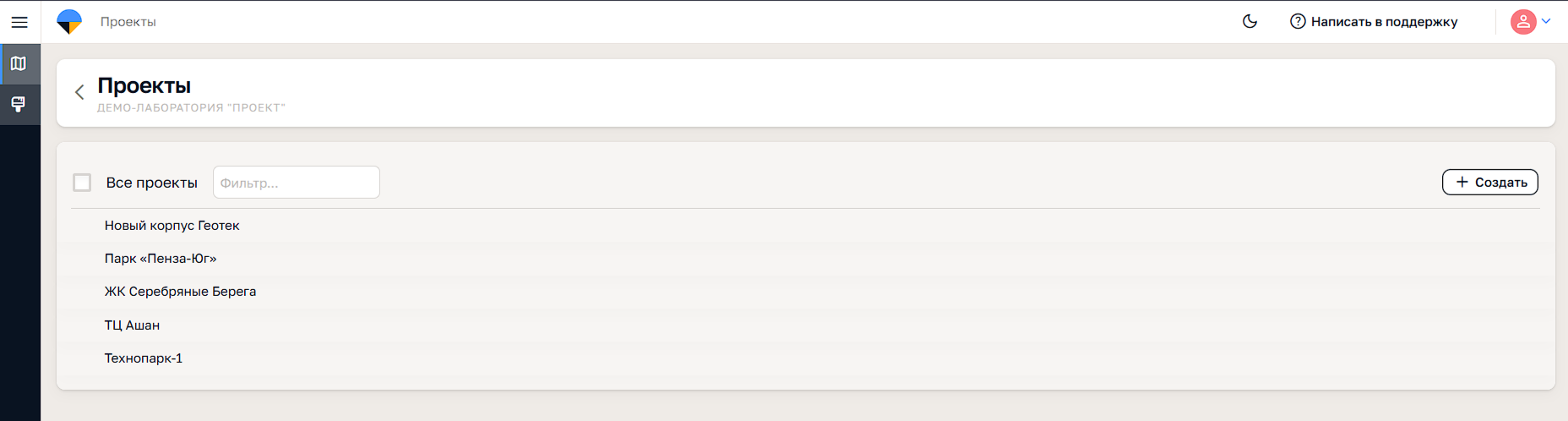

Информацию о проектах, содержащихся в базе данных организации, можно посмотреть на странице «Проекты». Создать новый проект можно, нажав на кнопку «+ Создать» в верхнем правом углу страницы. Перейти на страницу конкретного проекта можно, нажав на него в общем списке проектов.

Просмотр страницы проекта

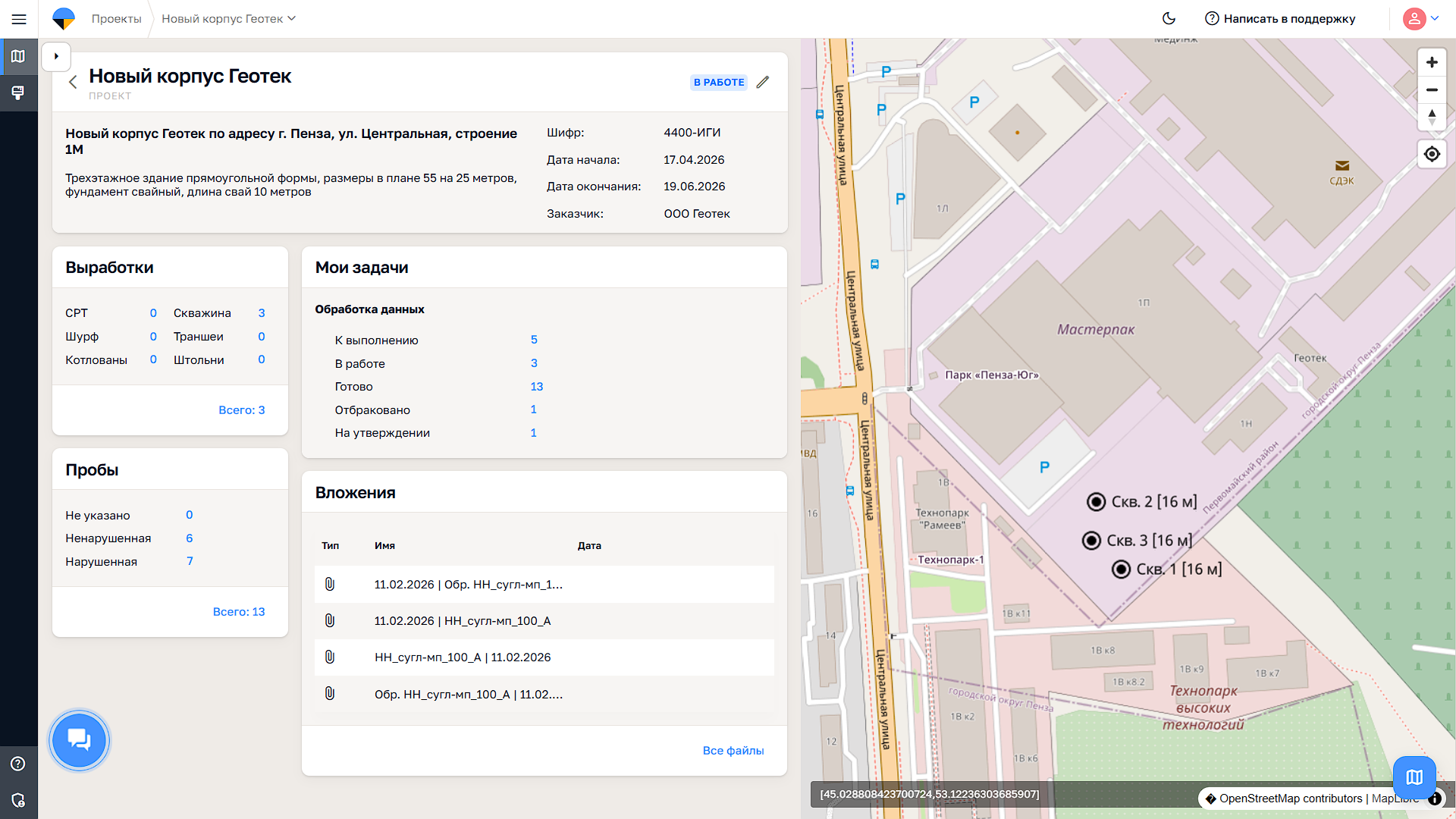

В правой части страницы проекта отображается интерактивная карта, на которой отображаются точки выработок проекта, для которых указаны координаты. В левой части содержится набор виджетов, содержащий основную информацию о проекте.

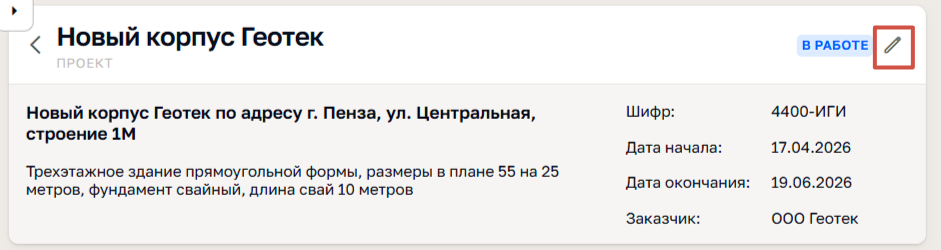

Виджет «Шапка» содержит основную идентификационную информацию о проекте: Краткое и полное название, описание, шифр, даты начала и окончания и статус. Отредактировать информацию о проекте можно нажав кнопку «Редактировать» в верхнем правом углу виджета

Виджет «Выработки» содержит информацию о количестве выработок разных типов, содержащихся в проекте.

Виджет «Мои задачи» содержит информацию о количестве и статусах задач внутри проекта, исполнителем для которых назначен пользователь.

Виджет «Пробы» содержит информацию о типе и количестве проб, отобранных из выработок проекта.

Виджет «Вложения» содержит информацию о файлах,
подгруженных в проект.


Работа со списком скважин, проб и испытаний

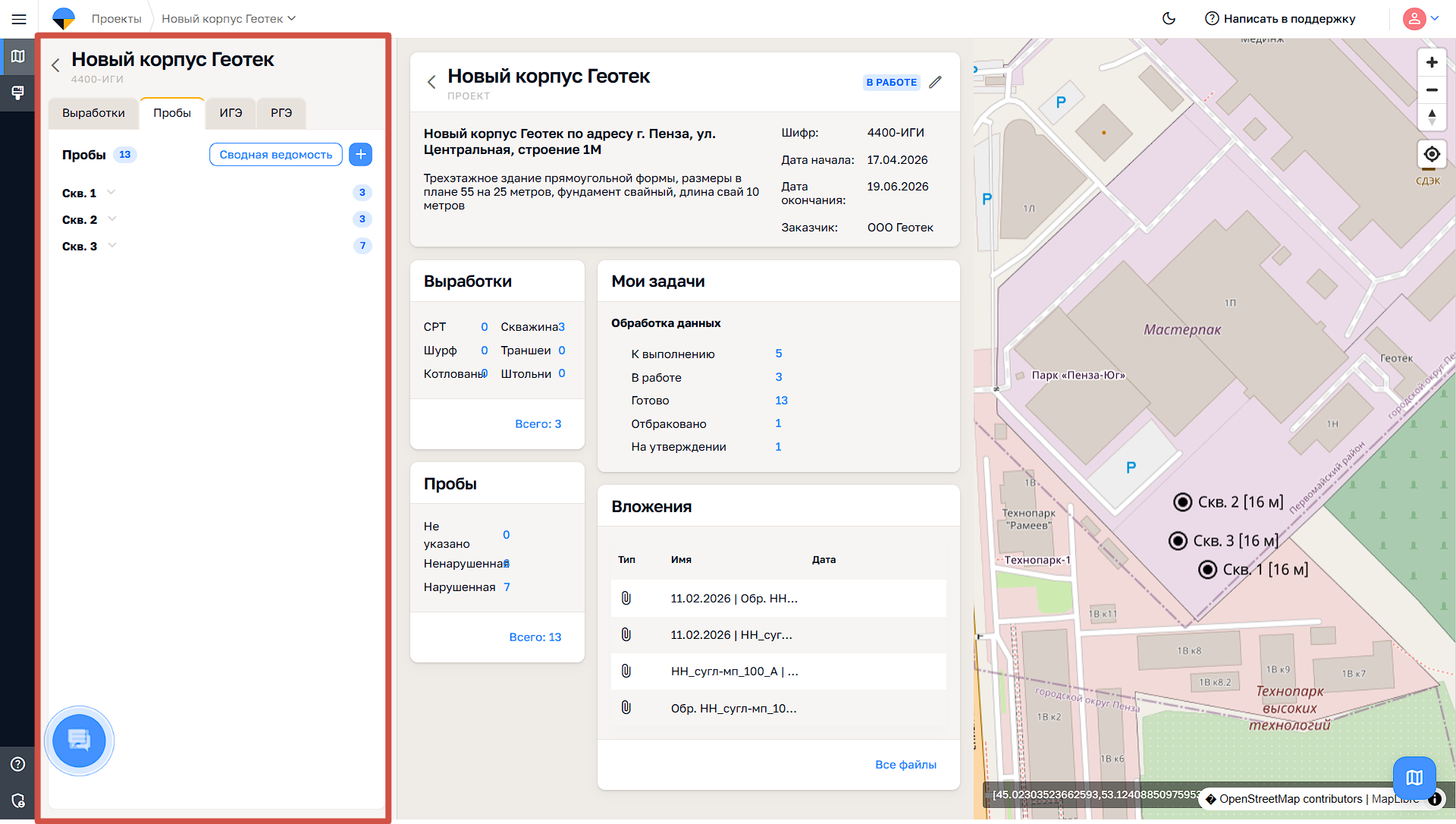

Левая панель, позволяющая работать со списком скважин,
проб и испытаний, открывается по нажатию на кнопку выдвижения в верхнем левом
углу страницы проекта.

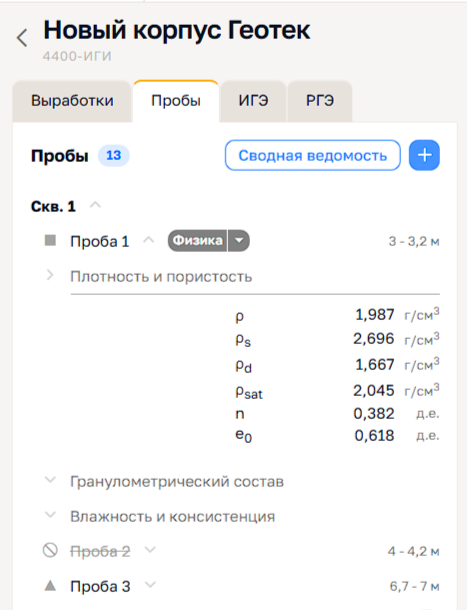

Внутри панели реализована вложенная структура данных. В каждую скважину вложены отобранные в ней пробы, в каждую пробу – проведенные по ней испытания, в каждое заполненное испытание – его краткие итоговые результаты. Испытания внутри пробы сгруппированы по их типу – отдельно испытания на физические свойства грунтов («Физика»), отдельно – на специфические свойства («Специфика»), отдельно – на механические свойства(«Механика»). Переключение между списками осуществляется в выпадающем списке справа от номера пробы.

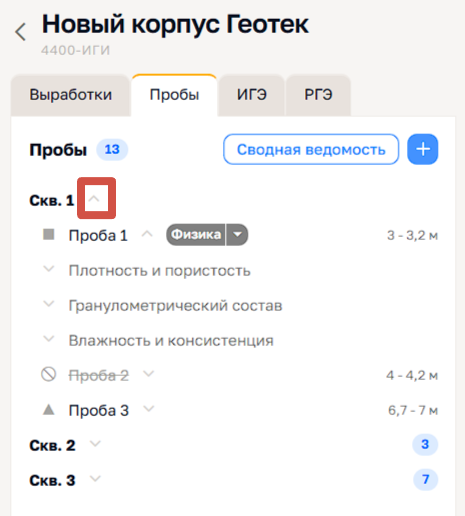

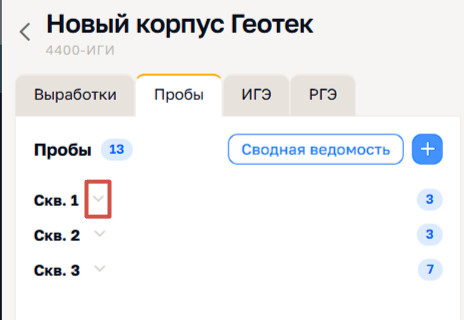

Чтобы открыть следующий уровень вложенности – нужно нажать на кнопку «развернуть» рядом с предыдущим уровнем списка.

Добавление выработки, редактирование выработки, удаление выработки

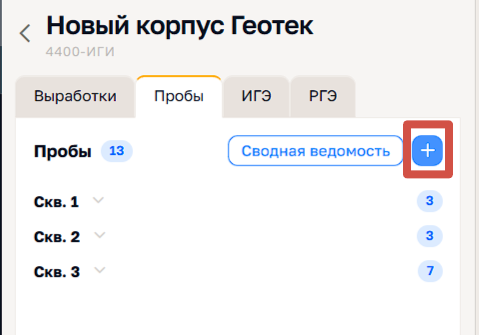

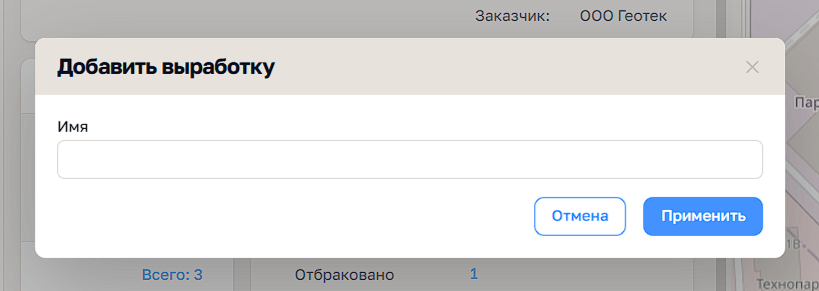

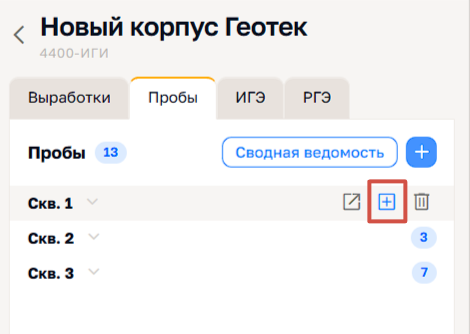

Добавление новой выработки (скважины) осуществляется по нажатию на кнопку «+» в правом верхнем углу панели.

Для создания достаточно внести имя выработки.

Для внесения остальных данных по выработке (при необходимости) нажмите на кнопку «редактировать», всплывающую при наведении мыши на строчку нужной выработки в общем списке

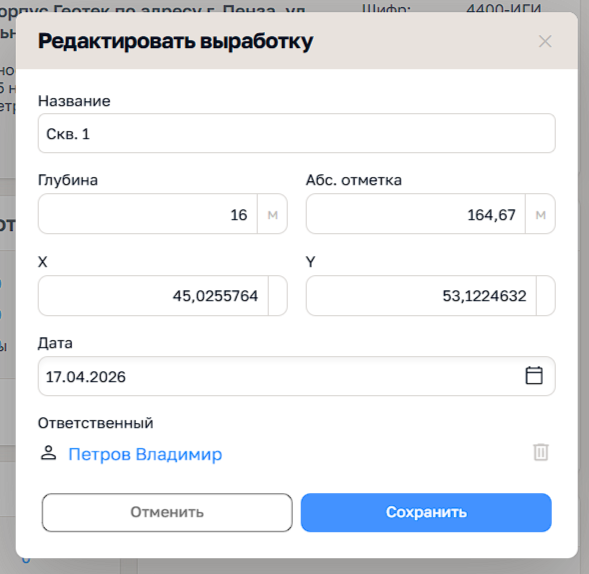

Во всплывающем окне «Редактировать выработку» можно добавить глубины выработки, ее абсолютную отметку, ее координаты, дату создания и ответственного.

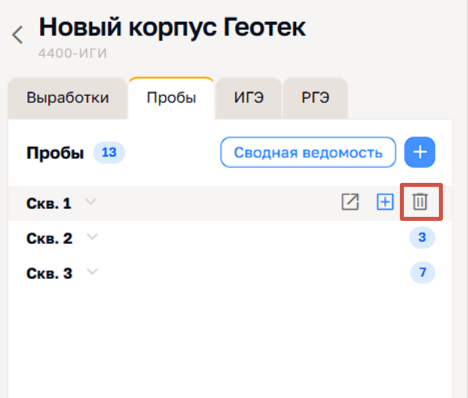

Для удаления выработки нужно нажать на иконку «Удалить», всплывающую при наведении мыши на строчку нужной выработки в общем списке

Добавление пробы, редактирование пробы

Добавление пробы в выработку осуществляется по нажатию на кнопку «Добавить пробу», всплывающую при наведении мыши на строчку нужной выработки в общем списке.

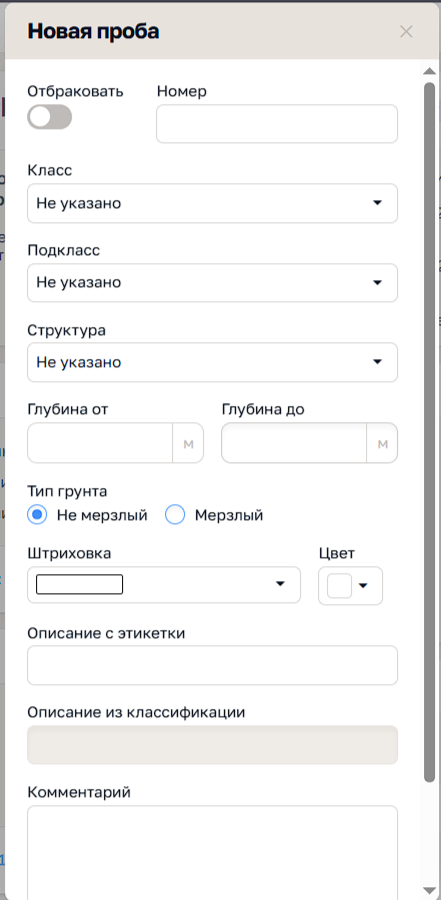

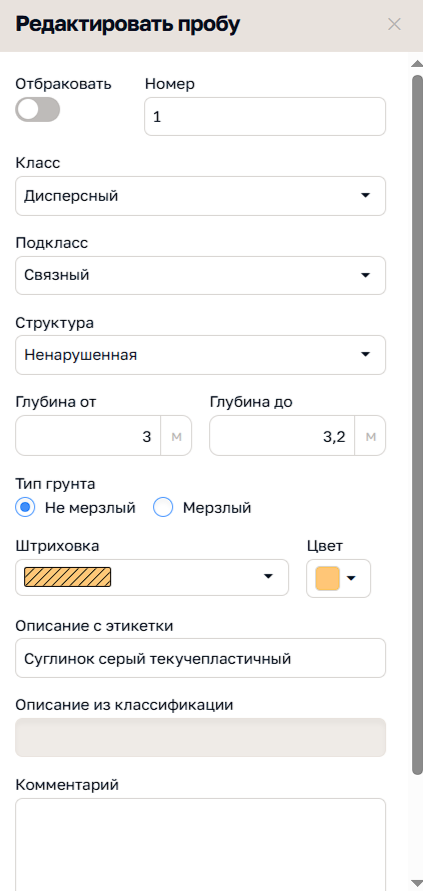

Для добавления новой пробы достаточно ввести ее номер, но при необходимости также можно заполнить дополнительную вспомогательную информацию: ее класс, подкласс, структуру, глубину отбора, тип грунта, описание с этикетки и комментарий. Также можно настроить ее отображение в карточке пробы, выбрав тип и цвет штриховки.

Редактирование информации о пробе осуществляется по нажатию на кнопку «Редактировать», , всплывающую при наведении мыши на строчку нужной пробы в общем списке.

Добавление испытания

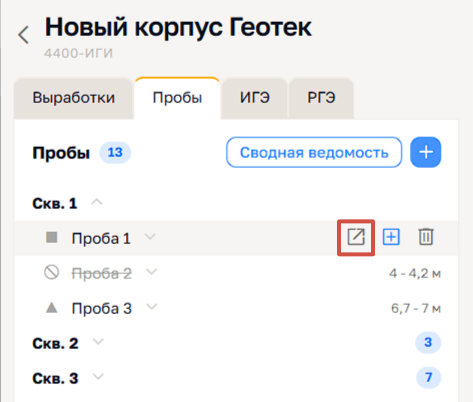

Добавление испытания в пробу осуществляется по нажатию на кнопку «Добавить испытание», всплывающую при наведении мыши на строчку нужной пробы в общем списке.

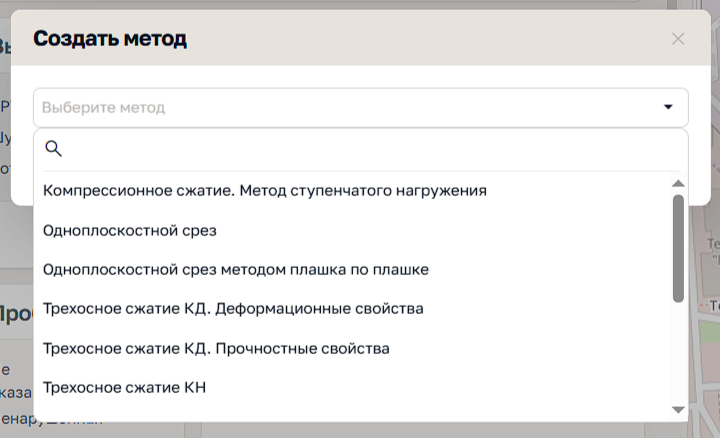

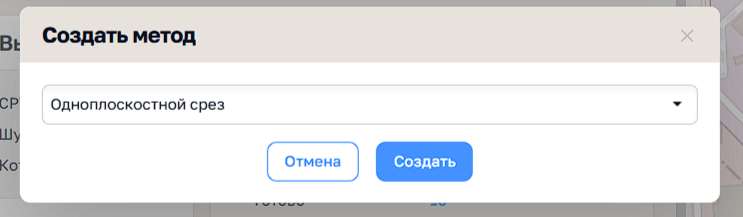

В окне добавления испытания необходимо выбрать из списка нужный нам метод и нажать кнопку «Создать». Метод добавится в список методов по той пробе, в который мы его добавили.

Управление испытаниями

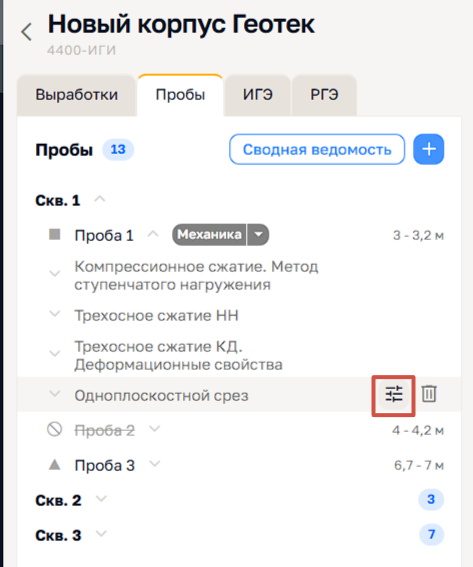

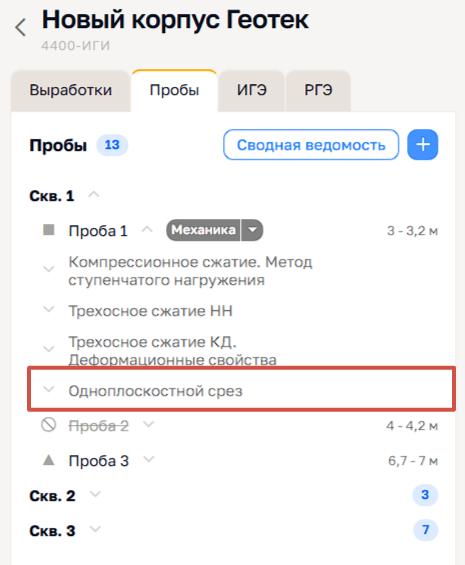

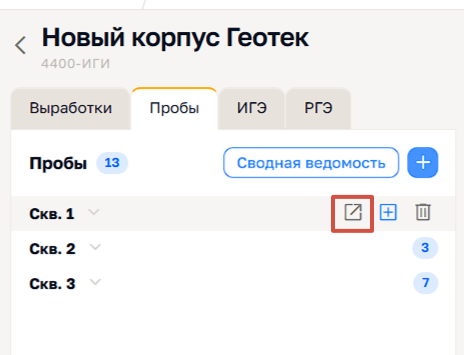

Для перехода к странице испытания нужно нажать на кнопку «Подробнее», всплывающую при наведении мыши на строчку нужного испытания в общем списке.

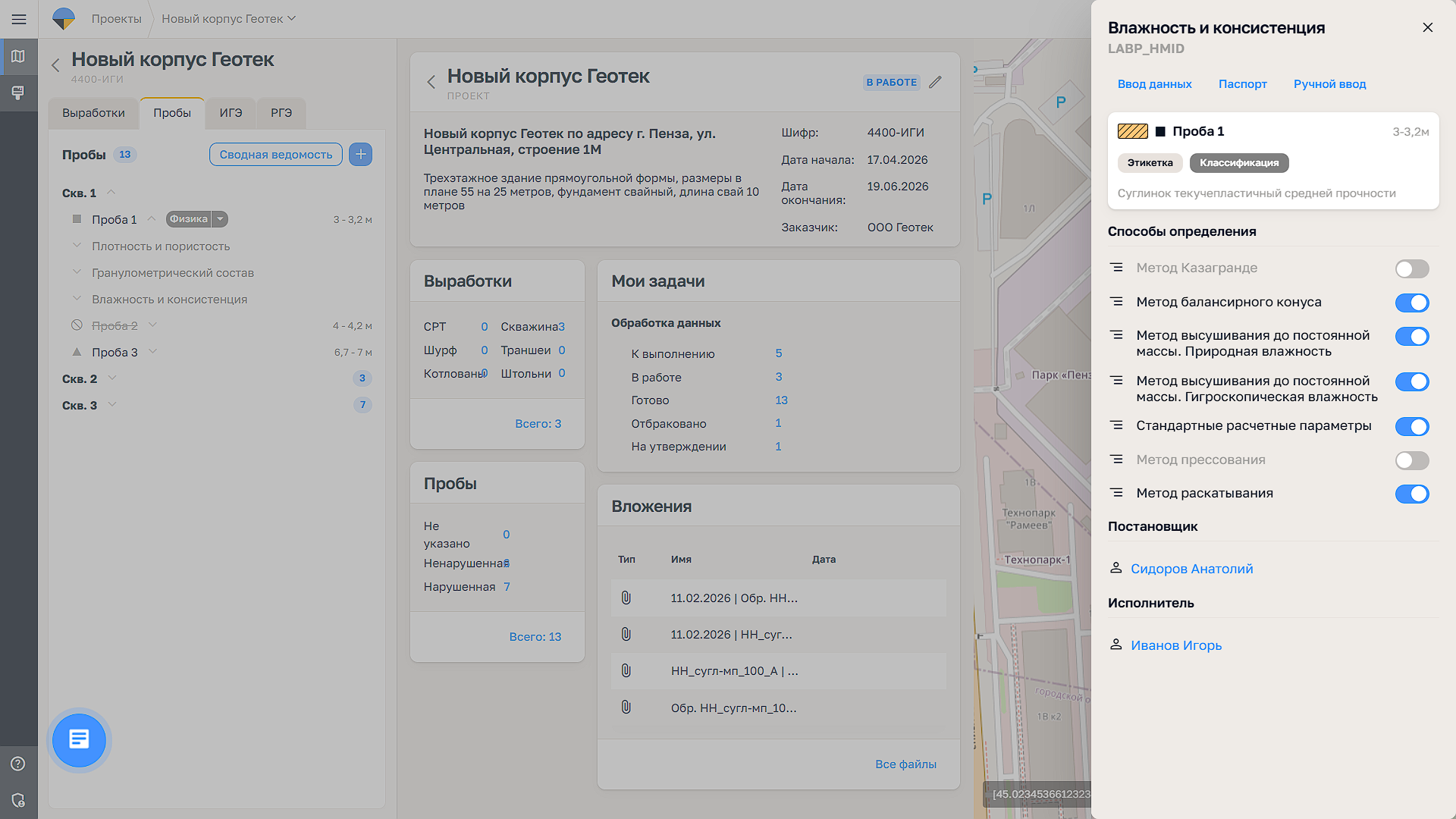

После нажатия этой кнопки в правой части экрана откроется панель управления испытанием.

В верхней части панели содержится информация о испытании – его тип и код этого типа испытания в базе данных.

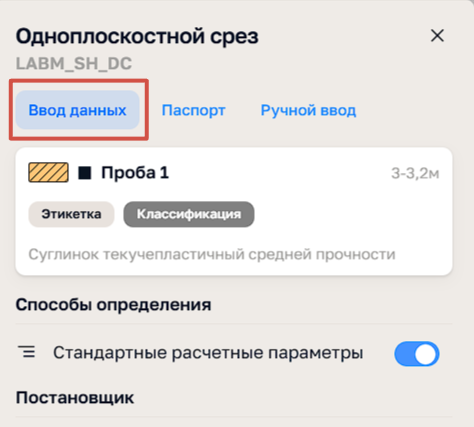

Кнопка «Ввод данных» позволяет перейти к вводу данных испытания. Кнопка «Паспорт» позволяет сгенерировать паспорт испытания. Кнопка «Ручной ввод» позволяет при необходимости открыть страницу ручного ввода и ввести результаты испытания вручную.

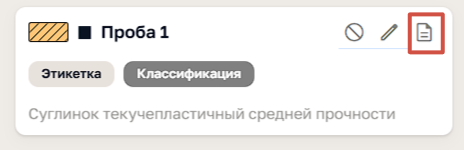

Виджет пробы содержит основную идентификационную информацию о пробе, к которой прикреплено испытание: ее название, тип, полевое и лабораторное описание. Классификационное описание генерируется автоматически (ГОСТ 25100) по результатам испытаний на физические и механические свойства грунтов. Для того чтобы сгенерировать или обновить классификационное описание – необходимо нажать на кнопку «Сгенерировать» в вернем правом углу виджета пробы. Кнопки управления всплывают при наведении мыши на виджет. Также есть возможность отбраковать пробу (что исключает ее из дальнейшей работы) и отредактировать информацию по пробе.

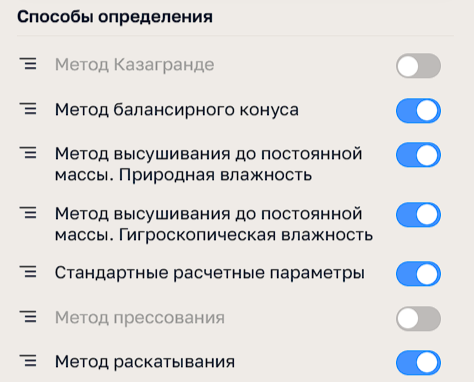

Блок «Способы определения» позволяет включить или выключить методы, содержащиеся внутри испытания.

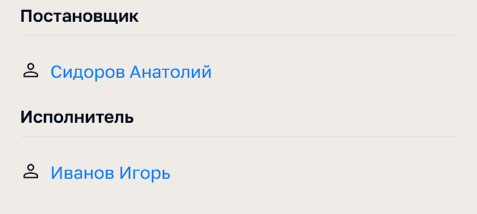

Блок «Ответственные» позволяет выбрать постановщика и исполнителя испытания из числа сотрудников компании.

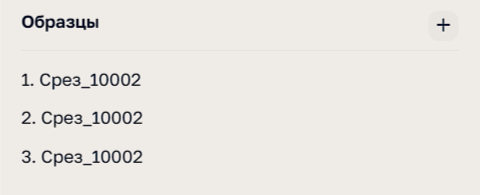

Блок «Образцы» доступен только для механических испытаний и позволяет добавлять внутрь испытания несколько испытываемых образцов. Кнопка «+» в верхнем правом углу блока позволяет добавить образец и вкрепить в него протокол из файлов, загруженных в проект.

Ввод данных

Чтобы перейти к вводу данных испытания, необходимо создать испытание в левой навигационной панели, открыть панель управления этим испытанием, добавить, при необходимости, образцы,  включить нужные методы и нажать на кнопку «Ввод данных»

Ввод данных испытаний на физические и специфические свойства

Методы в испытаниях на физические свойства сгруппированы по смыслу. Методы нахождения параметров влажности, пластичности, текучести и тд сгруппированы в блок испытания «Влажность и консистенция», плотностей, коэффициента пористости и тд – в блок «Плотность и пористость». Для получения более подробной информации по методу в руководстве программы нажмите на вопросительный знак рядом с наименованием метода.

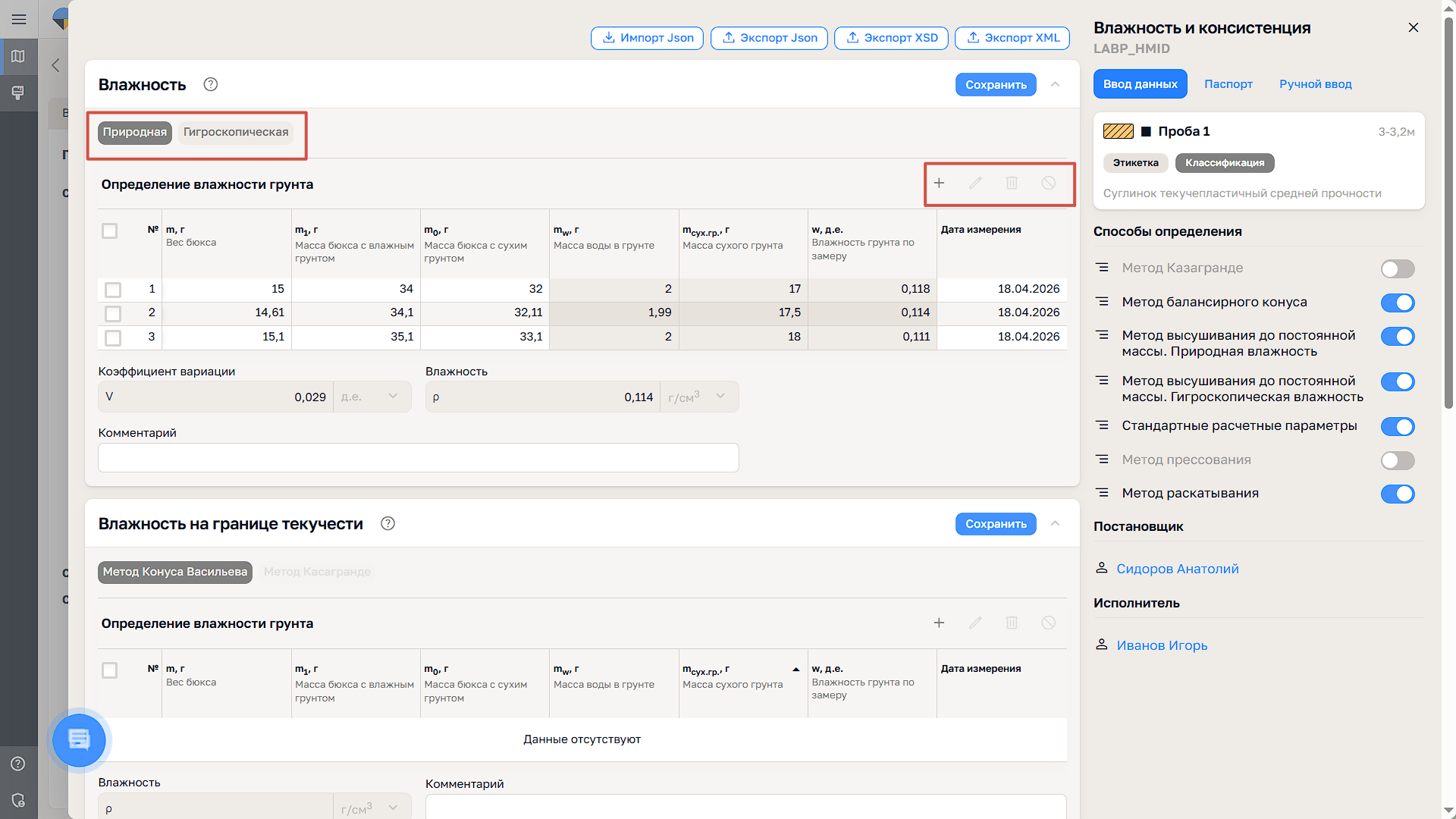

Методы реализованы в виде отдельных таблиц, каждая строчка в которых – повторность измерения. Добавление, редактирование, отбраковка и удаление строк осуществляется с помощью панели управления в правом верхнем углу таблицы. Переключение между парными методами (в случае их наличия) осуществляется с помощью переключателя в левом верхнем углу таблицы. Белые ячейки таблицы – введенные значения, серые – вычисленные.

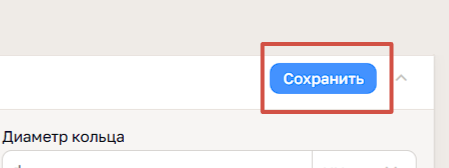

Сохранить результаты вычислений можно, нажав на кнопку «Сохранить» в правом верхнем углу блока.

Ввод данных испытаний на механические свойства

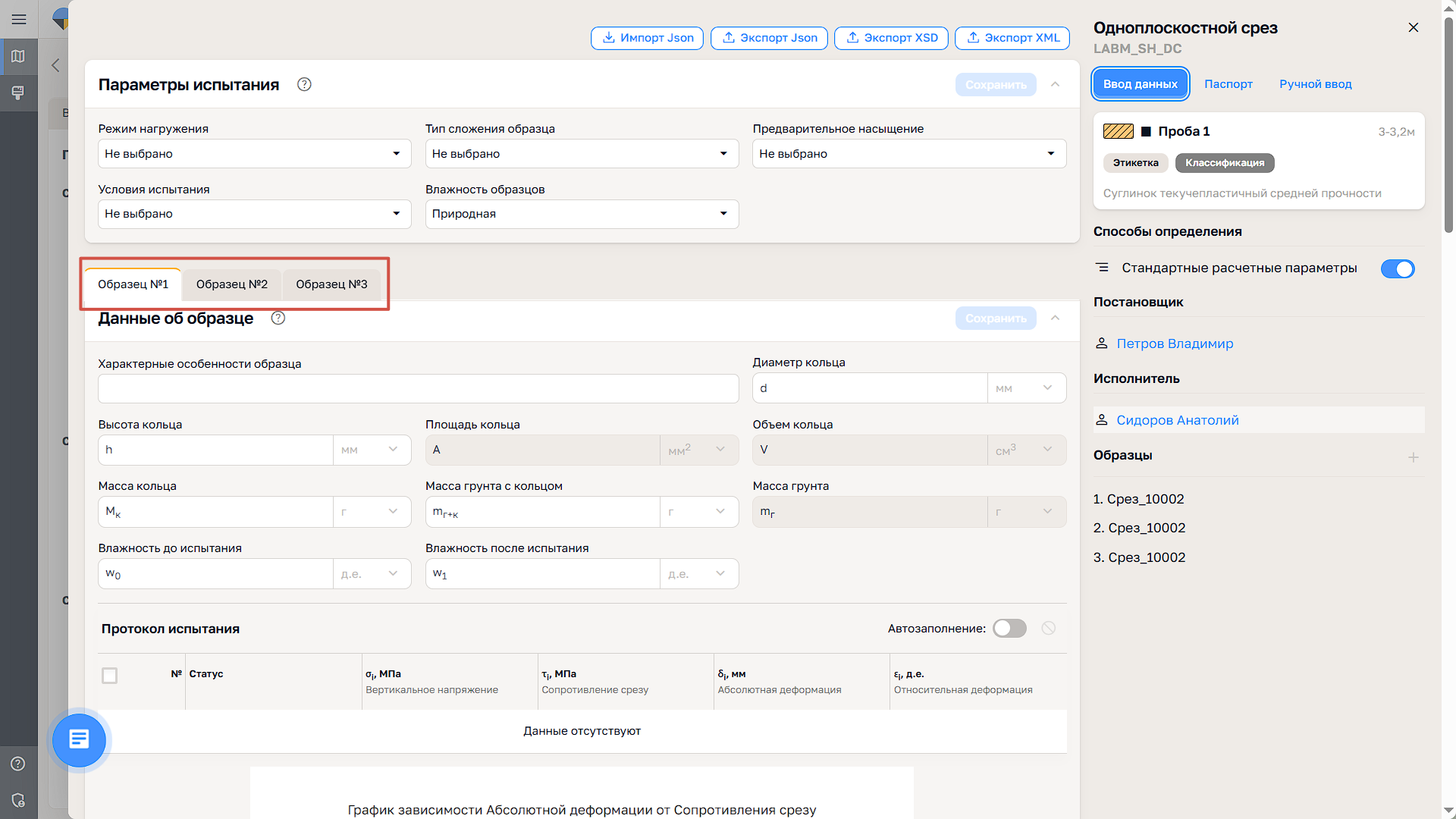

Переключение между образцами в испытании осуществляется с помощью вкладок «Образец №»

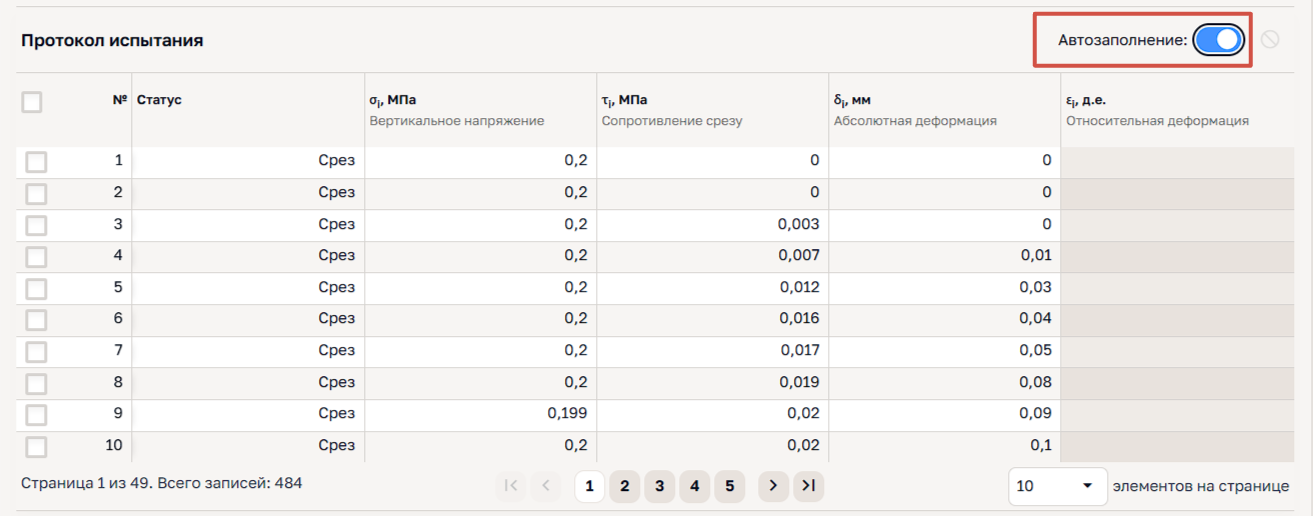

Подтянуть результаты механического испытания из протокола испытания, вкрепленного в
образец можно, включив опцию «Автозаполнение»

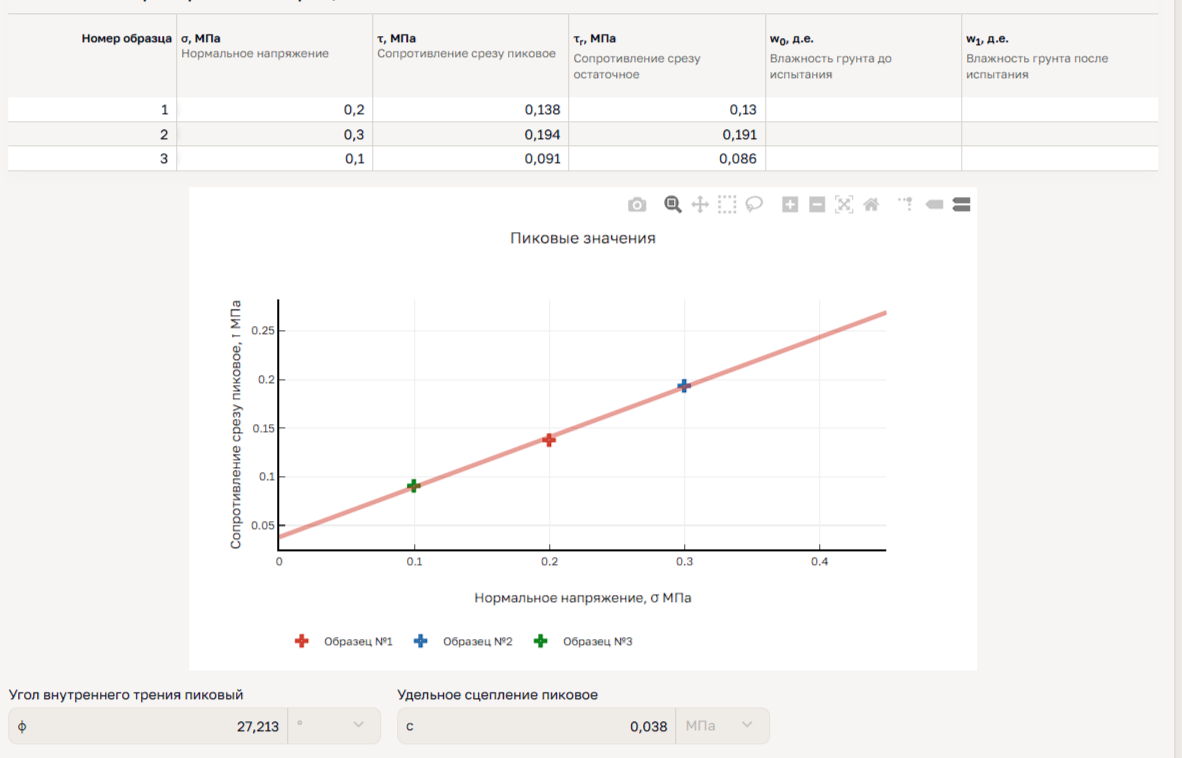

После подгрузки протоколов во всех необходимых образцах и заполнения всех необходимых для расчетов параметров будут автоматически построены графики испытания и подсчитаны все параметры.

Сохранить результаты вычислений можно, нажав на кнопку «Сохранить» в правом верхнем углу блока.

Ручной ввод

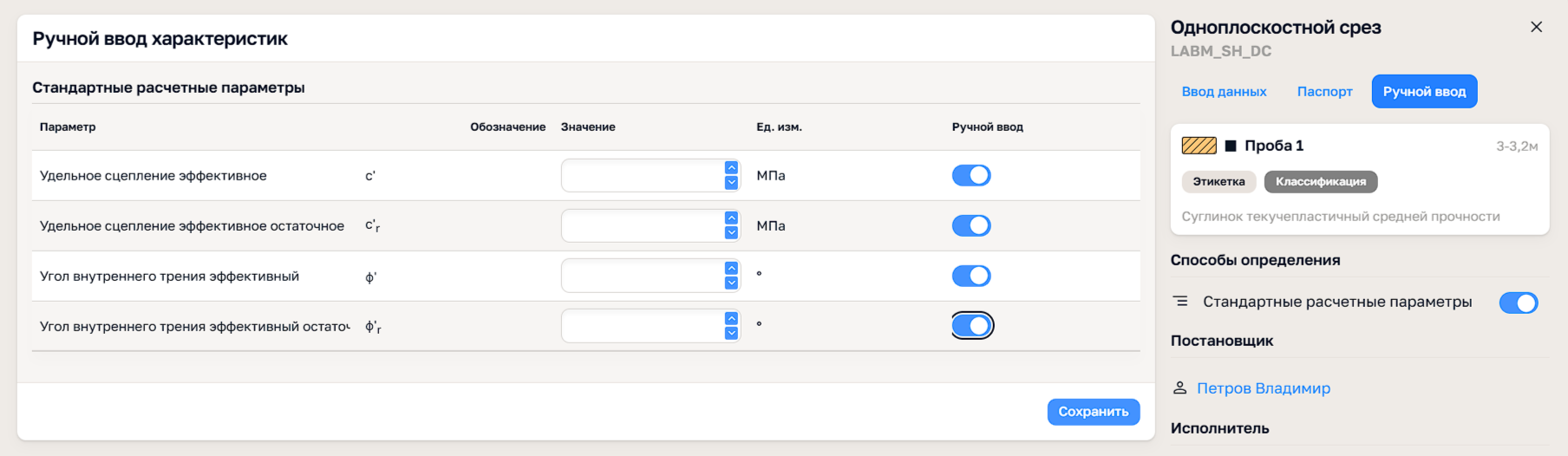

При необходимости можно внести итоговые результаты вычислений в метод вручную, без необходимости вносить и подсчитывать промежуточные данные.

Паспорт

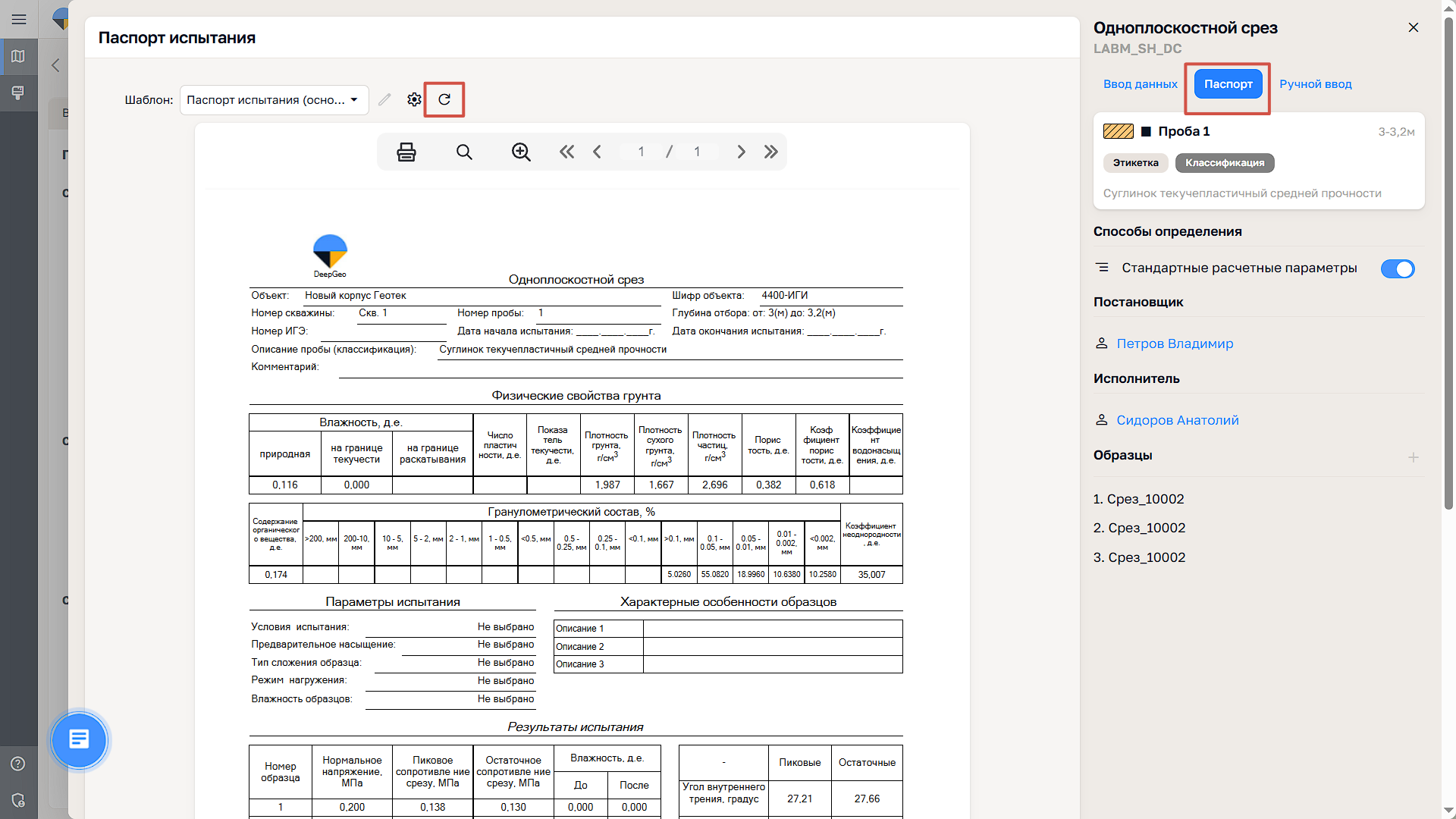

Сгенерировать паспорт можно, нажав на кнопку «Паспорт» на панели управления испытанием и выбрав опцию «Перегенерировать» в панели управления паспортом испытания.

Сводная ведомость

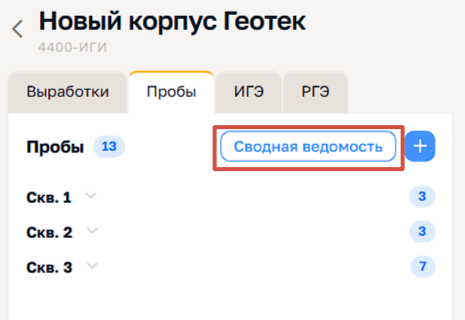

Сгенерировать сводную ведомость можно, нажав кнопку «Сводная ведомость» на навигационной панели.

Выгрузка отчетной документации

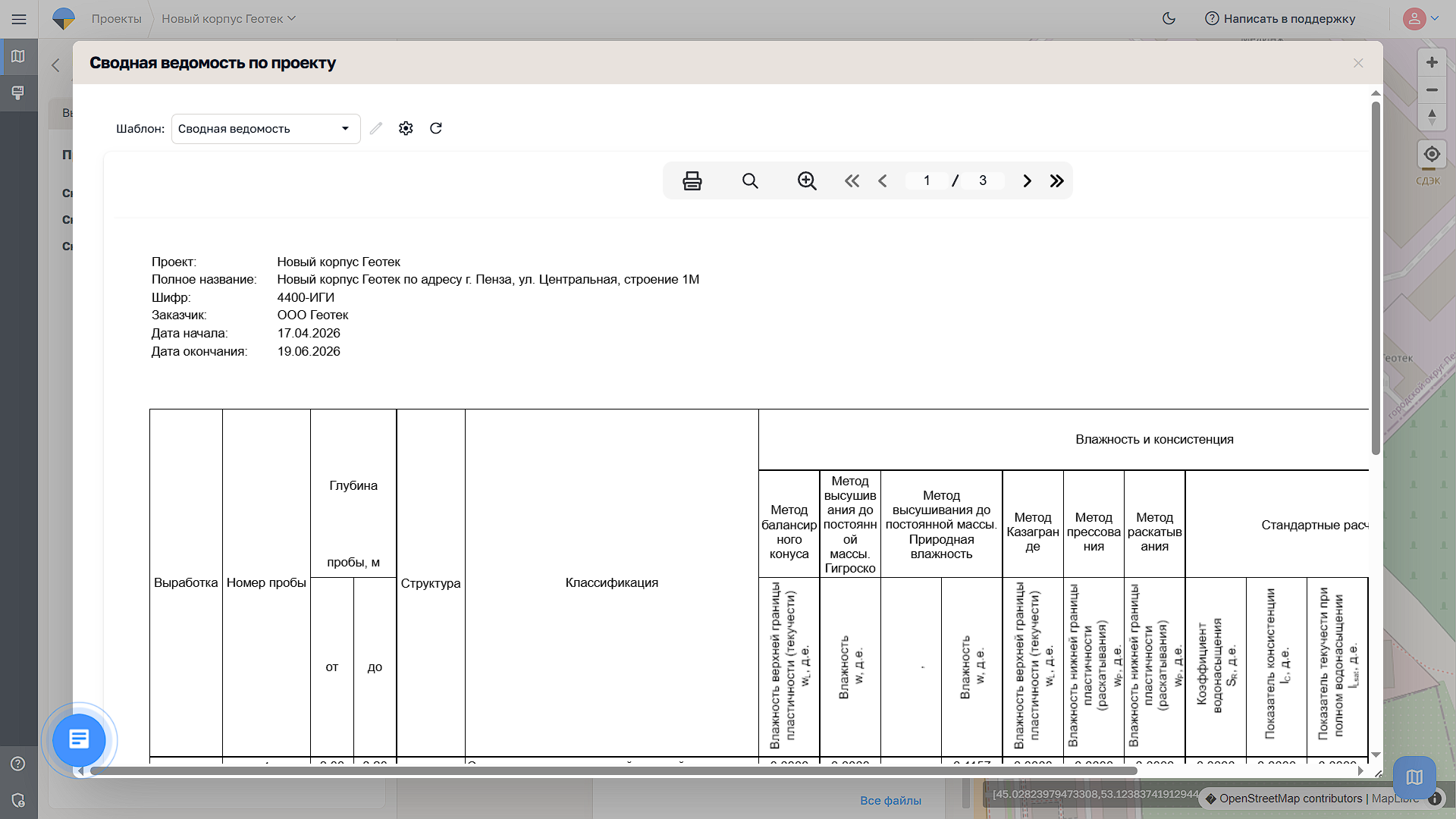

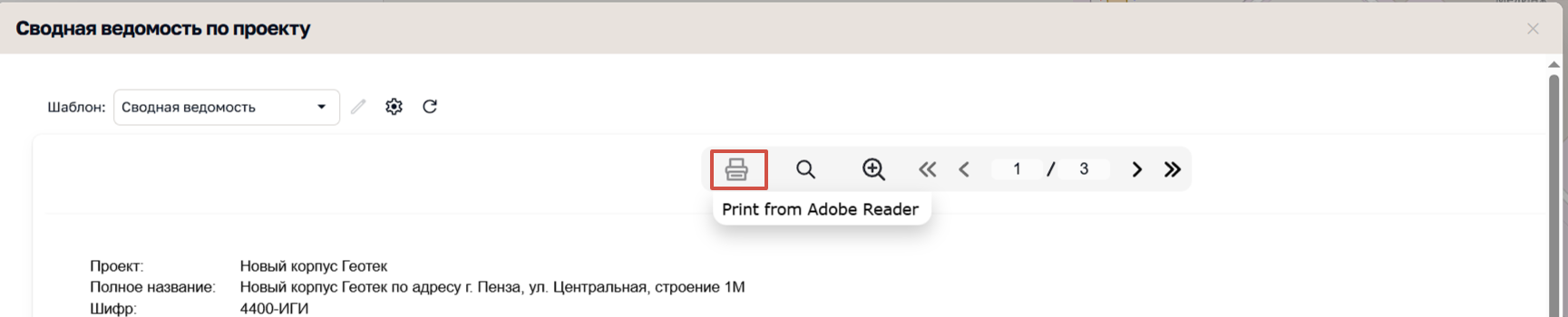

Для выгрузки паспорта или сводной ведомости в память компьютера нажмите на кнопку «Распечатать» в панели управления.
